Монтаж короба для труб в ванной своими руками

Короб для труб в ванной

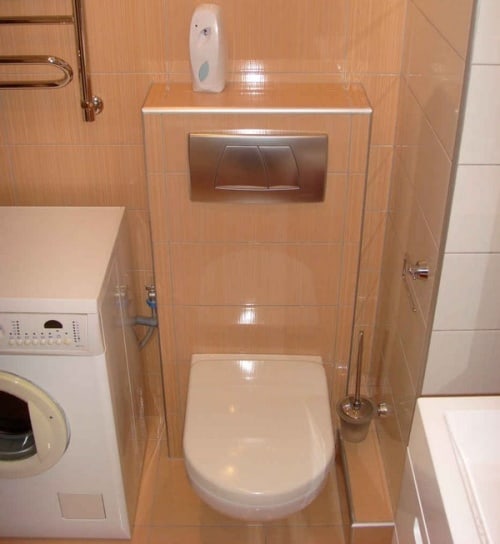

Сооружение короба для труб в ванной — лучший способ маскировки систем водопровода и канализации. Такая конструкция не требует переноса коммуникаций. При ее изготовлении остается минимальное количество строительного мусора. При наличии соответствующих навыков все работы можно выполнить своими руками.

короб для труб в ванной
Очень удобно установить короб для труб в ванной.

Преимущества скрытия коммуникаций под коробом

При оформлении ванных комнат сейчас часто используют короба, скрывающие несколько труб или все. Такие элементы не только позволяют создать красивый дизайн, но и имеют ряд преимуществ.

К ним относятся:

  1. Привлекательный внешний вид.
    При изготовлении из качественных материалов шкаф для маскировки труб не будет выделяться на общем фоне, портить интерьер.
  2. Простота сборки.
    Сооружение можно собрать не только на этапе черновой отделки. Нередко трубы зашивают во время косметического ремонта ванной. Элементы каркаса и обшивки можно устанавливать поверх облицовки.
  3. Возможность обслуживания или ремонта трубопровода.
    Если короб оснащен люком, можно узнавать показания приборов учета, следить за состоянием труб. При необходимости элементы водопровода или канализации заменяют.
  4. Возможность совмещения с полками, инсталляциями и другими деталями интерьера.
    Это позволяет эффективно использовать площадь небольшого санузла.

Варианты материалов для изготовления конструкции

При изготовлении короба в ванной сначала устанавливают каркас. Его обшивают, после чего облицовывают. Для сооружения основы используют оцинкованные профили.

В качестве покрытия выбирают материалы, обладающие такими свойствами:

  1. Устойчивость к воздействию влаги.
    Конструкцию устанавливают в комнате с повышенной влажностью, поэтому при образовании конденсата материал не должен разрушаться.
  2. Малая толщина, легкость.
    От этих параметров зависит легкость установки и размер готового короба. Слишком толстые стенки занимают полезное пространство.
  3. Экологическая безопасность.
    Материал не должен выделять отравляющих или аллергенных веществ.
  4. Привлекательный внешний вид.
    Стенки должны гармонировать с интерьером или давать возможность облицовки любыми материалами.

Влагостойкий гипсокартон

Гипсокартон

Влагостойкий гипсокартон.

Стандартные ГКЛ не подойдут для оформления интерьера ванной или туалета. Влагостойкая разновидность материала обладает устойчивостью к воздействию воды. Такой гипсокартон отличается зеленым цветом листов. Он подходит для создания прямоугольных, полукруглых или многогранных конструкций. Лист пропитан противогрибковым составом, защищающим от появления плесени.

При выборе материала нужно учитывать его особенности, к которым относятся такие моменты:

  1. Установка листов требует выполнения большего количества действий, чем монтаж пластиковых или МДФ-панелей.
  2. Из гипсокартона невозможно соорудить разборный короб. При изготовлении предусматривают люк, дающий доступ к коммуникационным системам.
  3. ГКЛ не считаются финишным материалом. После сборки конструкции требуется облицовка. В ванных комнатах часто укладывают кафель, однако можно применять другие способы отделки: оштукатуривание, наклеивание водостойких обоев, покраску.

Водостойкая фанера

От простой фанеры водостойкая отличается особой пропиткой. Лист имеет толщину 6-40 мм. Материалу свойственны хорошие эксплуатационные качества. Несмотря на влагостойкость фанеры, ее нужно обрабатывать гидрофобными составами. Главный недостаток материала — высокая цена, из-за которой он используется редко.

Пластиковые панели ПВХ

Короб из пластиковых панелей не требует дополнительной отделки. Большое количество предлагаемых цветов позволяет выбрать изделия, гармонирующие с цветовой гаммой комнаты.

Помимо хороших эстетических качеств, материал имеет такие преимущества:

  1. Устойчивость к воздействию влаги.
    Материал не деформируется при попадании капель воды или оседании конденсата.
  2. Длительный срок службы.
    Прочный пластик не теряет своих качеств в течение 5-7 лет.
  3. Простота в уходе.
    Загрязнения удаляют влажной тряпкой или мыльным раствором.
  4. Легкость установки.
    Работать с материалом может человек, не имеющий строительных навыков и специального оборудования.
  5. Приемлемая цена.
    ПВХ-панели — бюджетное облицовочное средство, помогающее снизить затраты на отделку.
  6. Возможность ремонта.
    Поврежденные детали можно извлечь, не разрушив всю конструкцию.
  7. Компактные размеры.
    Благодаря небольшой толщине панелей короб не занимает полезное пространство ванной комнаты.

OSB-плиты

Ориентированно-стружечные плиты помогают быстро замаскировать трубопровод. Они представляют собой многослойные листы, пропитанные смолами, искусственным воском и другими веществами.

Существует несколько типов такого материала. Для ремонта помещений с повышенной влажностью используют листы с дополнительной пропиткой. Для короба из OSB-плит больше подойдет деревянный каркас.
Плиты

OSB-плиты.

Плиты МДФ и ХДФ

Сборка шкафа для маскировки труб из МДФ-панелей — не самый подходящий для ванной комнаты вариант. Материал быстро впитывает влагу, разрушаясь под ее воздействием. Листы ХДФ обладает более высокой плотностью. Они устойчивы к воздействию влаги. Собранные из ХДФ-панелей конструкции служат более 10 лет.

Выбор конструкции

Зашить трубы в ванной можно разными способами.

Наиболее часто применяют такие типы конструкций:

  1. Шкафы.
    Вариант подходит для скрытия канализационных стояков или других вертикальных трубопроводов. Конструкция обеспечивает полный доступ к инженерным системам. Ее можно снабжать полками и другими элементами, позволяющими с пользой применять пространство.
  2. Перегородки.
    Имеют ширину и высоту помещения. Несмотря на то что площадь комнаты уменьшается, ванная выглядит аккуратно. Все инженерные системы скрываются. Вариант подходит для просторных совмещенных санузлов. Перегородку устанавливают при наличии подвесного унитаза, она скрывает не только трубы, но и инсталляцию. За перегородкой размещают полки для хранения бытовой химии.
  3. Горизонтальные.
    Используются для скрытия линий водопровода или канализации, прокладываемых близко к полу.
  4. Компактные.
    Небольшие сооружения используются исключительно для маскировки труб. Они не занимают полезного пространства, придавая комнате аккуратный вид. Компактные короба бывают горизонтальными или вертикальными.

Подготовка к установке маскировочного короба

На подготовительном этапе выполняют такие действия:

  1. Оценивают состояние труб, фитингов, приборов учета, других элементов коммуникаций.
    При прокладке нового трубопровода делают как можно меньше соединений. Все стыки должны быть обработаны герметиком.
  2. Составление схемы.
    Нужно выбрать вариант, наиболее подходящий для ванной комнаты. Выполняют необходимые измерения, делают чертеж. При этом предусматривают наличие люка в местах установки сантехнических приборов — счетчиков, вентилей.
  3. Расчет количества материалов.
    Определяют размеры будущей конструкции, подсчитывая число элементов каркаса, обшивки и облицовки.

Необходимые материалы и инструменты

Нож

Строительный нож.

После составления проекта переходят к закупке таких материалов и приспособлений:

  • строительный нож с запасными лезвиями;
  • рулетка;
  • строительный уровень;
  • шуруповерт с разными насадками;
  • ножницы для резки металла;
  • крепежные изделия (дюбеля, шурупы, саморезы);
  • дрель;
  • профили из нержавеющего металла;
  • герметизирующий состав;
  • обшивочные листы (гипсокартон, древесно-стружечные или пластиковые панели);
  • пластиковые плинтусы;
  • плитка или другой облицовочный материал.

Пошаговая инструкция по сборке гипсокартонного короба

Процесс сборки короба в ванной из гипсокартона включает разметку поверхностей, сборку каркаса, обшивку и облицовку.

Разметка

Места установки нужно разметить. Первая точка ставится на расстоянии не менее 3 см от наиболее выступающей трубы. Применяя уровень, на стене чертят вертикальную линию, по которой будет устанавливаться первый элемент каркаса. Тем же способом размечают другую поверхность и места, где зашиваются горизонтальные трубы. Стенка должна иметь размер, позволяющий выкладывать только целые плитки. Это придает конструкции аккуратный вид, снижает количество остающихся отходов.

Сооружение каркаса

Каркас сооружают так:

  1. Устанавливают направляющую, прикрепляя ее дюбелями. Расстояние между крепежными элементами составляет 0,2-0,3 м.
  2. Монтируют направляющие на полу и потолке. Это позволяет сделать угол каркаса, требуемый для установки стойки. Чтобы острые части конструкции лежали в одной плоскости, профиль под углом 90° прикрепляется к потолку. От него спускают отвес, отмечают место расположение нижней стороны стойки. Последняя прикручивается к горизонтальным направляющим саморезами.
  3. Устанавливают усиливающие элементы. При этом учитывают расположение будущих ревизионных отверстий или дверцы.
  4. К стене и полу крепят профиль, определяющий размеры конструкции. С помощью перемычек устанавливают передние детали каркаса. При этом также учитывают расположение сантехнических приборов, канализационных выводов, счетчиков.

Обшивка готовой конструкции

Каркас

Готовый каркас для труб в ванной.

Сделанный на предыдущем этапе каркас закрывают влагостойкими листами, разрезанными на части нужных размеров. Гипсокартон режут строительным ножом. Сначала делают прорезь на одной стороне, заглубляя инструмент в гипсовую прослойку. После сгибания листа режется вторая картонная накладка. Обшивку крепят к каркасу саморезами. Место установки люка не зашивают.

Финишная отделка

Нужно правильно подготовить короб к облицовке.

Это делают так:

  1. Расшивают ножом стыки между листами гипсокартона. Полученные зазоры и углы зачищают абразивной бумагой.
  2. Щели заполняют шпаклевкой, проклеивают армирующей лентой. Обработке подлежат все углы короба.
  3. После высыхания раствора поверхности грунтуют, нанося состав в 2 слоя.

Короб из гипсокартона декорируют плиткой. Изнаночную сторону материала обрабатывают клеем, который разглаживают волнистым шпателем. Облицовку прикладывают к поверхности, прижимают. Тем же способом устанавливают оставшиеся элементы. Швы обложенного кафелем изделия обрабатывают затиркой. Углы закрывают доборными элементами подходящего цвета.

Как сделать пластиковый короб своими руками

Сооружение из панелей ПВХ собирают, если комнату обшивают пластиком. Оно не требует финишной отделки.

Сборка каркаса

Основу собирают тем же способом, что и при сооружении гипсокартонного короба.

Пластик

Пластиковый короб для труб.

Для этого выполняют такие действия:

  1. Закрепляют направляющие на стене, используя дюбели.
  2. Формируют наружный угол, закрепляя профиль с помощью перемычек. Фиксация всех деталей каркаса осуществляется с помощью саморезов по металлу.

Если между трубой и стеной остается большое расстояние, устанавливают деревянную полку. В конструкции предусматривают дополнительный люк. Это позволяет использовать свободное пространство для хранения бытовой химии и инвентаря.

Обшивка каркаса

Каркас обшивают простыми ПВХ-панелями. Ширина полосы подбирается в соответствии с размером конструкции.

Зашивку выполняют так:

  1. Возле стены устанавливают начальный профиль, в него заводят край ламели. Второй край изделия прикрепляют к перемычкам саморезами.
  2. Следующую панель стыкуют с предыдущей. Свободный край обрезают по стойке каркаса. Его также закрепляют саморезами.

.Если часть труб не подлежит маскировке, их обходят таким способом:

  • возле стены устанавливают стартовый профиль;
  • в панели формируют отверстия размером, составляющим половину сечения трубы;
  • подрезают панель по ширине и вводят в пространство за трубопроводом;
  • в следующей ламели делают такой же вырез, элементы обшивки соединяют друг с другом;
  • оставшиеся зазоры заполняют герметиком.

На поверхностях пластиковых панелей размечают места расположения люков.

Завершающий этап

Процесс сборки завершается установкой люка, которую осуществляют так:

  1. С помощью лобзика вырезают отверстия. Устанавливают откидной или поворотный люк соответствующего размера. Пластиковое изделие фиксируют с помощью герметика.
  2. Прижимают люк к поверхности, излишки герметика удаляют. Если люк не имеет ручки, фурнитуру приобретают отдельно.
  3. Внешний угол закрывают полимерным плинтусом, который закрепляется герметиком. На время высыхания состава деталь закрепляют малярной лентой.

4 варианта обустройства разборного короба

Разборный короб

Разборный короб для труб в ванной.

Разборный корпус позволяет производить ремонт трубопровода при возникновении аварийных ситуаций.

Сооружают его такими способами:

  1. Гипсокартонный короб снабжают свободным металлическим каркасом, не совмещаемым со стеной. К выложенной плитке конструкция крепится с помощью полиуретанового клея. Для демонтажа короба выходящие из него трубы соединяют быстроразъемным способом. Для получения доступа к коммуникациями клеевой слой разрезают ножом, обшивку и каркас убирают в сторону.
  2. Каркас закрепляют на стене. По размеру конструкции вырезают гипсокартонные заготовки. Их фиксируют после облицовки материала. В плитке сверлят отверстие, ввинчивают саморез. Для получения доступа к трубам болты выкручивают, обшивку аккуратно снимают.
  3. Кафель укладывают, вместо клея применяя силиконовый герметик. Это способ подходит для оформления гипсокартонного шкафа. При нанесении состава тонким слоем элементы не смещаются. Разобрать сооружение без повреждения плитки можно. При использовании простого клея демонтаж без разрушения облицовки невозможен. Слой герметика рассекают строительным ножом. После этого выкручивают саморезы, разбирают каркас.
  4. Собирают пластиковый короб без основы. Направляющие приклеивают к кафелю жидкими гвоздями. Тем же способом фиксируют стартовый профиль. В эти элементы вставляют ПВХ-панели. Передний угол формируют путем установки широкой полки. Съемная конструкция не обладает достаточной прочностью, однако быстро разбирается в случае возникновения аварийных ситуаций.

Монтаж люка-невидимки

Такой люк открывается нажатием на среднюю часть. Магнитный замок сдвигается, выводя дверцу из рамы.

Сооружение люка выполняют так:

  1. На подготовительном этапе размечают место расположения детали. Чаще всего люк устанавливают в средней части передней стенки короба. Это позволяет сохранить узор плитки.
  2. При установке каркаса формируют нишу, параметры которой совпадают с размерами люка. Раму закрепляют с помощью длинных саморезов. Эту деталь снабжают дверцей и фурнитурой.
  3. Каркас обшивают листами гипсокартона, укладываемыми внахлест. Покрытием снабжают и раму.
  4. Гипсокартон обрабатывают грунтовкой. После высыхания состава укладывают плитку. Швы покрывают герметиком, дожидаются высыхания конструкции.
  5. Строительным ножом прорезают люк, удерживая инструмент под наклоном.

Советы профессионалов

Сантехники и строители дают такие рекомендации по маскировке труб:

  1. При скрытии стояков разметку начинают от пола.
  2. Обязательными являются установка дверцы или формирование смотрового отверстия.
  3. Любой материал, используемый для обшивки, пропитывают противогрибковым раствором. Это предотвратит появление плесени.
  4. Деревянные конструкции не рекомендуется устанавливать в ванной комнате. Для туалета такой каркас подходит.
  5. Шкаф для труб нельзя собирать из ДСП, впитывающих влагу. Материал разбухает и начинает крошиться.
  6. Вертикальные детали устанавливают на расстоянии не более 30 см. Это придает конструкции жесткость.
  7. Близко расположенные трубы отдельно не зашивают. Рекомендуется сооружать единую конструкцию.

Стенки не должны соприкасаться с коммуникациями. Минимальное расстояние — 3 см.
