Подключение душевой кабины

Как подключить душевую кабину к водопроводу и канализации

Подключение душевой кабины к внутренним коммуникациям в ванной комнате можно сделать самостоятельно. Поможет и инструкция, входящая в комплект поставки.

Душевая кабина
Подключение душевой кабины.

Виды кабинок и особенности их подключения

Душевые кабинки делятся на два вида — открытые и закрытые. Отличительной чертой первых является отсутствие верхней части. Вторые имеют замкнутое пространство.

Открытые кабины состоят из поддона и крепящихся к нему перегородок с раздвижными дверцами (дверцей) для входа и выхода. Перегородки могут быть выполнены как со всех сторон по периметру, так и уголком, который монтируется к стенам в угол помещения.

Роль поддона может выполнять подиум — приподнятый с помощью кирпичей и бетона пол, в котором устанавливаются сливное отверстие и канализация. Стены и подиум выкладываются керамической плиткой, мозаикой или искусственным камнем. До монтажа кабины и облицовки стен осуществляется подводка горячей и холодной воды на высоту 1 — 1,2 м. К ней в последующем присоединяется смеситель для душа или душевая панель.

Открытая кабина

Открытая душевая кабина.

Закрытые кабины отличаются от открытых герметичностью. Представляют собой соединенные в заводских условиях поддон, стенки и потолок. Установка таких кабин не требует специальной подготовки высоты водяных розеток и укладки стен кафелем.

Этот вид кабин оборудуется различными функциями (паровой генератор, музыка и др.), в зависимости от которых варьируются цены. В отличие от открытых, закрытые кабинки могут подключаться к электросети.

Процесс монтажа душевой кабины имеет особенности:

  • установка поддона выше максимального уровня канализационных труб;
  • применение гибких шлангов с соответствующим запасом при подключении к канализации;
  • обеспечение уклона трубы, ведущей к канализации;
  • расположение сифона непосредственно над стоком;
  • при необходимости установка сточного насоса в случае монтажа кабины на расстоянии от сливного раструба.

Выбор места для установки кабины

Помещение должно иметь вентиляцию. Подключение к электросети предусматривает обязательное заземление.

Вентиляция

Вентиляция в ванной комнате.

При определении размеров пространства учитываются:

  • габариты кабины;
  • возможность ее простого демонтажа в случае замены или поломки;
  • удобство пользователей при выходе после душа и обтирании полотенцем.

Необходимые инструменты и материалы

Для подсоединения кабины к водоснабжению и канализации в зависимости от ее вида может понадобиться следующий набор инструментов и материалов:

  • гофрированные трубы;
  • гибкая подводка для воды, переходник;
  • фум-лента, силиконовый герметик;
  • запорный сифон;
  • ключи, в том числе разводной;
  • плоскогубцы;
  • шуруповерт или отвертка;
  • уровень;
  • перфоратор и сверла;
  • при устройстве подиума — кирпичи, цемент, песок, гравий и щебень; вода, старое ведро или таз.
Необходимые материалы

Гофрированные трубы.

Пошаговая инструкция по подключению душевой кабинки своими руками

Перед началом подключения необходимо ознакомиться с инструкцией или руководством, прилагаемым к приобретенному товару. Последовательность действий включает устройство и фиксацию поддона с подключением к канализации, затем присоединение к водопроводу. В последнюю очередь осуществляется подключение к электросети.

Монтаж поддона или подиума

Для обеспечения необходимого уклона канализации наиболее распространенным вариантом является подиум, на который устанавливается поддон. При установке открытой кабины подиум может выполнять одновременно функцию организации слива воды в канализацию вместо поддона. В этом случае поверхность подиума должна быть полностью герметичной и иметь небольшой уклон в сторону сливного отверстия.

Монтаж подиума

Монтаж поддона.

При определении габаритов подиума руководствуются следующими правилами:

  • минимальная высота подиума принимается из расчета уклона канализации не менее 3° или не менее 3 см на каждый 1 м канализации до стояка с учетом размеров сифона;
  • учитывается высота укладки плитки, равная 25 мм;
  • при высоте подиума от пола более 10 см для удобства и безопасности устраивается дополнительная ступенька;
  • максимальная высота подиума должна обеспечивать расстояние не менее 20 см от верхней части душевой кабины до потолка;
  • внутри подиума предусматривается канал для прокладки сливной трубы;
  • в плане размеры подиума не должны быть меньше аналогичных размеров кабинки.

Учитывая вес кабины и вес человека, подиум должен быть сконструирован жестким. Поэтому при устройстве подиума самыми распространенным материалом является бетон. Возможна и кирпичная кладка. В некоторых случаях используют брус и пластик.

Габариты

Габариты подиума.

Бетонная смесь готовится в следующих пропорциях: 1 часть цемента, 3 части мелкого щебня, 3 части песка. Вода добавляется до достижения густой консистенции. Раствор достигает прочности не менее, чем через 2 недели с момента заливки. Перед облицовкой подиума плиткой в предусмотренных каналах прокладывается канализация с требуемым уклоном. В случаях, когда подиум выполняет функцию поддона — устраивается сифон и проверяется герметичность канализации.

Кирпичная кладка используется в случаях, когда кабинка оборудована глубоким поддоном.

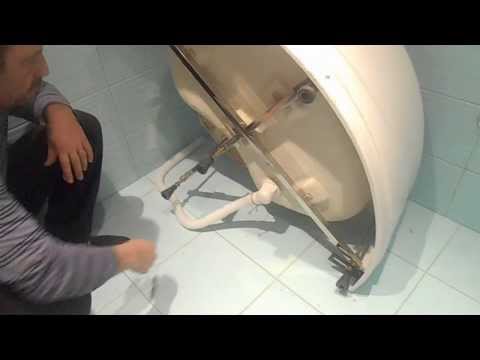

Подсоединение поддона к канализации

Сливная труба принимается диаметром от 4 см. При выборе меньшего сечения могут образовываться засоры. Широкий диаметр слива требует большого пространства под поддоном.

Подсоединение поддона к канализации

Сливная труба, подключенная к канализации.

Подключение душевой кабины с поддоном к канализационной системе проводится в несколько этапов:

  1. Поддон предварительно устанавливается в горизонтальной плоскости с использованием разводного ключа и строительного уровня (необходимый уклон для слива уже предусмотрен при изготовлении поддона).
  2. В отверстие поддона герметично монтируется слив.
  3. Под поддоном закрепляется сифон.
  4. К сифону прикручивается гофрированная труба, которая выводится в канализацию. Стык обрабатывается герметиком.
  5. Поддон возвращается в горизонтальное состояние согласно п.1.

В схему подключения к канализации включается плоский сифон. Это производится с целью предотвращения поступления неприятных запахов из канализации.

Прежде чем собирать кабинку дальше, нужно выполнить контрольный слив и проследить отсутствие протечек.

Присоединение труб водопровода

К закрытой кабине вода подводится с помощью гибких шлангов соответствующей длины или отводов из пластика.

Присоединение труб водопровода

Присоединение труб.

Последовательность работ следующая:

  1. Перекрыть воду в системе. Для этого в ванной оптимально иметь запорные краны, чтобы не отключать весь дом.
  2. В предварительно выведенные водорозетки вкрутить угловые переходники с наружной резьбой, к которым прикрутить гибкие резиновые шланги в алюминиевой оплетке. Для герметизации соединений используется фум-лента или сантехническая нить.
  3. Шланги подсоединить к двум резьбовым фитингам на угловой панели кабины, отмеченных красной и синей точками. Соединение имеет резиновую прокладку и не нуждается в дополнительной герметизации.
  4. Включить напор воды, проверить герметичность.

Открытая кабина уголком подключается по-другому.

Перед монтажом заранее в установленное место рекомендуется подвести водяные розетки. Расстояние между ними должно соответствовать расстоянию входных отверстий настенного душевого смесителя. В розетки устанавливаются патрубки смесителя с гайками и декоративными крышками. Патрубки имеют небольшой изгиб, что позволяет подогнать их расположение под смеситель путем вращения.

Розетки

Водяные розетки.

Также к стене прикрепляется настенный держатель душа. При установке душевой панели вместо эксцентриков подсоединяются гибкие шланги.

Подключение к электросети и тестирование

Для подключения оборудованных функциями гидромассажа и бани душевых кабин к электросети применяется кабель ВВГ или NYM.
Кабель прокладывается от электрического щитка с установкой устройства защитного отключения (УЗО).
Чтобы правильно выбрать сечение кабеля, следует знать мощность подключаемой электронагрузки. Электрическая мощность оборудования душевой кабины указывается в паспорте изделия.

Для определения сечения используется следующая таблица:

Мощность, кВт

1,0

2,0

2,5

3,0

3,5

4,0

4,5

5,0

Сила тока, А

4,5

9,0

11,4

13,6

15,9

18,2

20,5

22,5

Номинальный ток автомата защиты, А

6

10

16

16

20

20

25

25

Минимальное сечение токопроводящей жилы, мм 2

1,0

1,5

2,5

2,5

2,5

4

4

4

Питание электроприборов душевой кабины происходит через трансформатор напряжением 12 В.

Электророзетка в помещении ванной комнаты должна иметь маркировку не ниже IP44 по защищенности от пыли и влаги. Устанавливается она в месте, не подверженном попаданию прямых струй воды.

Подключенную к сетям кабину собирают. Прикручиваются подвижные и съемные детали и перегородки, устанавливаются двери. Болты и саморезы до конца предварительно не затягивают. После того как кабина полностью правильно собрана — затягивают крепеж. Стыки между перегородками и поддоном (или подиумом со сливом) герметизируют. Лучше использовать специальный сантехнический герметик, который предотвращает развитие плесени.

Затем выполняется тестирование на отсутствие утечек, которое заключается в наблюдении за работой всех узлов оборудования при открытой воде.
