Выбор и монтаж слива для душевого поддона своими руками

Слив для душевой кабины

Правильно установленный слив для душевой кабины обеспечивает быстрое отведение воды, предотвращает возникновение аварийных ситуаций. При выборе и монтаже сифона нужно соблюдать некоторые правила. Важную роль играет покупка качественных материалов и комплектующих.

сифон
Сифон для ванной.

Организация слива из душевой кабинки

Существуют 2 типа душевых кабин. Первые имеют поддон с отверстием, используемый для сбора и отведения стоков в канализационную трубу. Установка сливной системы в этом случае проводится без подготовки. Кабины без поддона требуют монтажа более сложного оборудования: вода попадает в канализацию через канал, встраиваемый в пол. Такие кабины сооружаются в общественных заведениях.

Душевой трап с точечным сбором воды

Трап для точечного сбора воды представляет собой устанавливаемое под полом устройство. Конструкции этого типа имеют надежно фиксируемые компоненты и гладкие внутренние поверхности. Обязательным является монтаж фильтрующих элементов.

Точечный трап
Надежная конструкция для слива.

При обустройстве трапа применяют такие комплектующие:

  • мусоросборник;
  • резиновые уплотнители, обеспечивающие герметичность;
  • гидрозатвор, препятствующий проникновению газов в помещение;
  • защитная сетчатая накладка;
  • корпус.

Трапы производят из полимеров или металла.

На основании конструктивных особенностей выделяют следующие типы сливных систем:

  1. Горизонтальные. Устройства небольших размеров снабжаются боковыми отводами. Горизонтальные трапы применяют при отделке ванных комнат жилых домов и квартир.
  2. Вертикальные. Сливные приборы отличаются большой пропускной способностью. Их часто устанавливают в бассейны. Засорение канализационного отвода случается редко, однако поломка трапа приводит к необходимости снятия облицовочного материала и разрушения цементной подложки.

Решетчатые накладки бывают круглыми, прямоугольными или квадратными. Высота корпуса зависит от типа трапа.

При приобретении сантехнической арматуры учитывают такие характеристики:

  • устойчивость решетки к нагрузкам (этот элемент не должен деформироваться под воздействием веса человека);
  • диаметр отвода (нужно приобретать изделия с патрубком сечением не менее 5 см);
  • пропускная способность (должна превышать количество отводимых стоков);
  • наличие мусоросборника и гидрозатвора.

Канальная система

Обустройство канальной системы требует подготовки пола. Если слив располагается рядом со стеной, постамент должен иметь уклон в одну сторону.

Канальный слив
Канальная система слива.

Детали системы водоотведения устанавливают до облицовки пола. Сантехнический прибор состоит из трубы и емкости для сбора воды. Сливное отверстие накрывают решеткой. Каналы изготавливают из металла, керамики или пластика.

Устройство продается в готовом к монтажу виде. В комплект входит сифон, препятствующий проникновению газов в душевую комнату. Он соединяется с общей трубой гибким шлангом. Окружающие сливное отверстие участки заделывают плиткой.

Разновидности сифонов для душевых кабинок с поддоном

Душевые кабины с поддонами снабжают сливными системами, отличающимися от используемых при обустройстве стационарных сооружений. При выборе сантехнической арматуры учитывают конструкцию и принцип действия.

Классификация по механизму действия

По механизму функционирования сифоны бывают:

  1. Простые. Включаются в комплект бюджетных кабин. Сливное отверстие накрывается резиновой пробкой, препятствующей отведению воды. После извлечения этой детали жидкость начинает стекать в канализационную трубу. Главные достоинства такой системы — простота в установке, приемлемая цена. Недостатком можно считать неудобство удаления заглушки.
  2. Click-clack. Сифоны такого типа снабжены рычагом, нажатие на который способствует открытию отверстия. Прибор состоит из нескольких труб, соединенных одним гидрозатвором.
  3. Автоматические. Клапан постоянно располагается над сливом. Система снабжена переключателем, при нажатии на который заглушка сдвигается. Первое применение кнопки снимает пробку, второе возвращает ее на место. Пользоваться таким устройством нужно с осторожностью.
Клапан Click-clack поддона душевой кабины

Отличный выбор клапан Click-clack поддона душевой кабины.

Конструкционная классификация

Три вида сифонов

По конструкции различают три вида сифонов.

Сифоны могут иметь такие конструкции:

  1. Трубчатая. Сливная трубка имеет коленчатое строение, что предотвращает исчезновение гидрозатвора. Установка такой системы препятствует появлению неприятного запаха в помещении. Сифон для душевой кабины с низким поддоном имеет недостаток: изогнутые части гофрированного шланга накапливают загрязнения, которые нужно удалять химическими составами. Неудобства появляются и при разборке системы, установленной в ограниченном пространстве.
  2. Бутылочный. Конструкция сифона включает колбу, напоминающую банку. На дне отстойника скапливаются частицы загрязнений. По мере засорения колбу демонтируют и промывают. Жидкость, постоянно присутствующая на дне банки, предотвращает выход зловонных газов из сливного отверстия. При поломке любая деталь сантехнического прибора легко заменяется. Главным недостатком считают большие габариты, не позволяющие устанавливать сифон под низкий поддон.
  3. Гофрированный. Отвод представляет собой гибкую трубку, одна сторона которой вводится в канализационную трубу, а другая соединяется с отверстием поддона. Прибор можно располагать под любым углом. Это позволяет устанавливать его на низкие поддоны. При сливе большого объема стоков гофрированная трубка смещается, ее нужно возвращать в прежнее положение. Гидрозатвор располагается отдельно от сливного канала.

Выбор подходящего слива

При выборе сливных конструкций для душевых кабин соблюдают следующие правила:

  1. Корпус сантехнической арматуры не должен сдавливаться деталями кабины. Нужно заранее определить расстояние от пола до дна поддона. В такое пространство входят сифоны высотой не более 20 см.
  2. Диаметр горловины должен совпадать с размерами водоотводящего отверстия.
  3. Канализационная труба должна пролегать ниже уровня сливного патрубка.
  4. Фильтрующий компонент обеспечивает быстрое отведение жидкости из низкого поддона.

Монтаж слива для душевой кабины своими руками: пошаговая инструкция

Порядок установки зависит от типа выбранной сливной конструкции, однако имеются общие рекомендации, повышающие качество выполняемых работ. При неправильном монтаже сифона или трапа увеличивается риск затопления или проникновения канализационных газов в помещение.

Монтаж душевого канала

Эта система прокладывается под полом. Перед началом монтажа решетку оклеивают малярным скотчем.

Порядок работ включает следующие шаги:

  1. Подготовка наружных поверхностей канала. Обработка наждачной бумагой улучшает сцепление пластика с цементным раствором. После придания шероховатости поверхность протирают обезжиривающим средством.
  2. Закрепление канала. На этом этапе используют кронштейн. Лоток для сбора воды заземляют. Сточная труба требует жесткой фиксации, т.к. она будет испытывать нагрузку при нахождении человека в душевом помещении. Один конец гофрированной трубки соединяют с канализационной линией, другой — с патрубком канала. Шланг вводят в отверстия до упора. Перед установкой поверхности трубки обрабатывают герметиком.
  3. Подключение лотка для отведения воды. Для этого используют трубу, имеющую ровные внутренние поверхности.
  4. Устранение щелей между каналом и постаментом. Толщина цементного слоя выбирается с учетом типа укладываемой плитки.
  5. Облицовка пола. Высота плитки должна перекрывать края канала. Материал укладывают, начиная от сливного отверстия. Формируют уклон в 1 см/м. Стыки плитки и декоративной решетки очищают от цемента, замазывают герметиком. После высыхания состава кабина становится готовой к использованию.

При прокладке канальной системы учитывают такие моменты:

  1. Расстояние между сливным отводом и канализационной линией должно быть минимальным.
  2. Перед монтажом определяют пропускную способность слива. Лоток устанавливают на полу, после чего подают воду под напором.
  3. Для соединения элементов конструкции используют шланги сечением не менее 40 мм.
  4. Канальную систему, расположенную близко к двери, снабжают секционной решеткой.

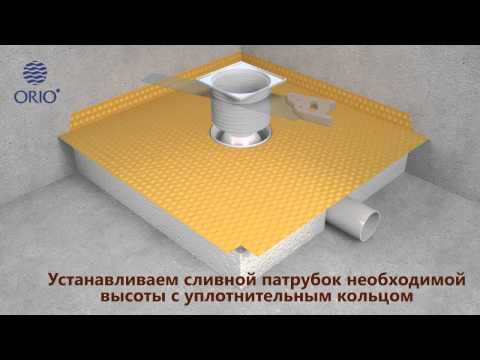

Установка трапа водоотведения воды

Правила установки трапа

Соблюдаем все правила при установке трапа.

Этот сантехнический прибор устанавливается так же, как канальное устройство. Дешевые трапы не имеют фиксаторов. Для удержания корпуса в нормальном положении используют подручные материалы — плитку, кирпич.

Фиксировать трап монтажной пеной нельзя, т.к. под воздействием нагрузки он проваливается.

Цементная стяжка придает конструкции горизонтальную устойчивость. Формирование пола выполняется поэтапно. Просмотр соответствующего видео поможет правильно завершить этот этап работ.

Установка сифона на поддон

Сифон в собранном виде для слива душевой кабины

Правильно собранный сифон для слива душевой кабинки.

Процесс установки сифона на кабину с низким или высоким поддоном включает следующие шаги:

  1. Подключение сливного отвода к гидрозатвору. Патрубок снабжают коническим резиновым уплотнителем. Узкую часть оставляют на горловине. Наружные поверхности прокладки покрывают герметиком. Один конец патрубка до упора вводят в колбу или коленчатую трубку. Фиксацию обеспечивают затягиванием гайки.
  2. Монтаж заглушки. На патрубок гидрозатвора накладывают уплотнитель. Накручивают заглушку. Если такая деталь не предусмотрена конструкцией сифона, этот шаг пропускают.
  3. Подсоединение горловины. Между патрубком и этой деталью устанавливают прокладку. Гайку затягивают до упора. На этом этапе следят, чтобы уплотнитель не смещался. Если это произошло, нужно открутить гайку, вернуть прокладку в прежнее положение.
  4. Установка сифона на поддон. Горловину совмещают с отверстием, сливной шланг подключают к канализационной линии. Верхнюю часть сантехнического прибора закрепляют винтом. Под горловину предварительно подкладывают уплотнитель.
  5. Обустройство системы слива-перелива. Этот этап выполняется при монтаже высокого поддона. Отверстие в стенке емкости совмещают с гибкой трубкой, соединяемой с гидрозатвором.

Уход за сливом

Независимо от качества установки сливной системы душа, периодически возникают засоры. Они приводят к застою воды в кабине, появлению неприятного запаха в ванной комнате.

Сифон душевой кабины засорился

Если вода плохо сливается,
то необходимо проверить сифон.

Очистить слив можно такими способами:

  1. Механический. В этом случае применяется металлический трос или вантуз.
  2. Химический. Для прочистки труб используют специальные составы. Агрессивные вещества повреждают пластик. Предпочтение отдают гелеобразным средствам. Можно использовать народные способы, например чистку канализационной системы уксусом и содой.

При подключении кабины к канализации через гофрированную трубку устранять засоры сложнее. Нужно снять шланг и промыть его мощной струей воды. В некоторых случаях приходится заменять сифон.
