Разводка труб в ванной и туалете своими руками

разводка труб водоснабжения в ванной и туалете

Часто установка новых сантехнических объектов в доме подразумевает замену старых трубопроводов, т.к. современные устройства не уживаются со старыми трубами. Разводку труб водоснабжения в ванной и туалете можно доверить проверенному сантехнику, но можно и выполнить самому. Для этого нужно уметь ориентироваться в сантехнических делах и вооружиться некоторыми материалами и инструментами.

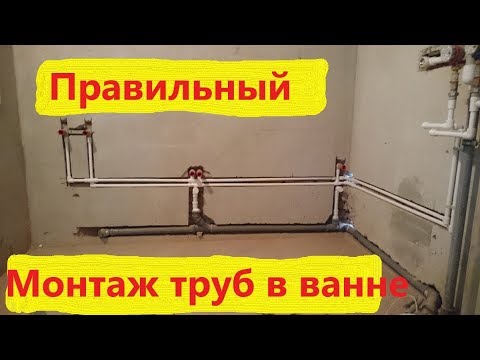

Разводка труб водоснабжения в ванной
Разводка труб в ванной.

Какие трубы для водопровода лучше выбрать

Существуют 3 вида материалов, из которых изготавливаются водопроводные трубы:

  • полипропилен;
  • ПВХ;
  • металлопластик.

Каждый из них имеет достоинства и недостатки.

Полипропиленовые

У труб из полипропилена высокий показатель теплового расширения, поэтому они не подходят для горячих сред. Если все же их использовать, то придется дополнительно устанавливать компенсаторы, а это уже лишние хлопоты. К тому же, в случае с полипропиленовыми трубами разводку не следует прятать под отделку, а лучше сделать ее открытого типа. Дело в том, что из-за отсутствия опыта пайки полипропилена есть риск допустить недочеты, а значит со временем места стыков дадут течь, из-за чего в будущем придется снимать отделку.

Трубы из полипропилена
Полипропиленовые трубы.

Если же все сделано по инструкции, то можно выделить ряд существенных преимуществ в использовании труб из этого материала:

  1. В случае поломок можно легко отремонтировать поврежденные участки.
  2. В местах пайки нет зауженностей.
  3. Долговечность.
  4. Монолитность.

ПВХ

Трубы из поливинилхлорида (ПВХ) также не подходят для транспортировки холодной воды, т.к. они могут выдержать температуры только до +40°C. Для соединения 2 отрезков таких труб применяют клей, который растворяет поверхностный слой полимера. Далее место стыка нужно выдержать некоторое время, чтобы соединение получилось надежным и монолитным.

Разводка ПВХ труб дает такие же преимущества, как и использование полипропиленовых трубопроводов. Еще одним существенным плюсом в пользу ПВХ можно назвать нетоксичность выделяемых летучих соединений в случае горения труб из поливинилхлорида.

ПВХ
ПВХ трубы для разводки в ванной.

Металлопластиковые

Трубы из металлопластика применимы для транспортировки как холодных жидкостей, так и горячих, т.к. они могут выдерживать температуры до +105°C. Существенным преимуществом трубопроводов из этого материала можно назвать их гибкость, что позволяет сэкономить на фитингах, а недостатком — сильное заужение в местах стыков, что снижает давление в трубопроводе. Если речь идет об отопительных приборах, то лучше всего использовать медные трубы.

Определяем способ монтажа

Разводку труб в ванной можно проводить следующими способами:

  • открытая прокладка;
  • скрытая укладка;
  • комбинированный способ.

Каждый может выбрать тот или иной способ, исходя из своих предпочтений.

Открытая прокладка

Этот способ подразумевает прокладку трубопроводов на стенах или непосредственно над полом. Преимущества этого способа следующие:

  1. Монтаж системы открытого типа доступен любому, т.к. не потребуется делать специальные углубления на стенах.
  2. Если на каком-то участке труба даст течь, то можно легко починить ее или заменить этот участок.

Наряду с преимуществами есть и существенные недостатки:

  1. Трубопроводы в открытой разводке могут быть неосторожно повреждены.
  2. Открытая прокладка труб смотрится неэстетично и портит общий внутренний вид ванной комнаты.

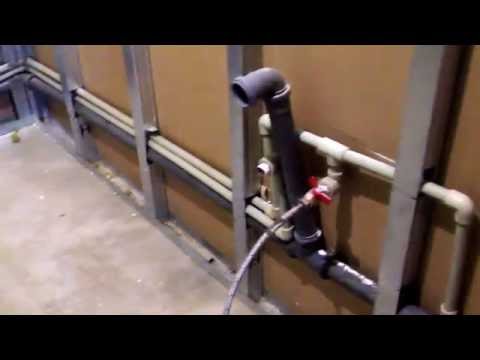

Скрытая укладка инженерных коммуникаций

разводка
Скрытая разводка труб в ванной.

В этом случае трубопроводы помещаются внутри стены под облицовкой в заранее подготовленные каналы, а наружу выводятся только фитинги, через которые к системе подключаются сантехнические оборудования. Это не портит внутренний вид помещения, так как все трубы скрыты под облицовкой. К тому же элементы трубопровода не могут быть повреждены по неосторожности. Однако, в случае поломки придется вскрыть участок стены над поврежденным трубопроводом для устранения неполадки.

Трубы нельзя укладывать в несущих стенах, т.к. их штробить нельзя, это ставит под угрозу целостность всего здания.

Комбинированный способ

Этот способ представляет собой смесь открытой и закрытой прокладки: магистрали укладываются поверх стен и пола (открытая прокладка), но сверху закрываются специальным коробом, чтобы скрыть трубопроводы (закрытая укладка). Короб изготавливают из пластика или гипсокартона с декоративным покрытием, чтобы максимально слиться с интерьером комнаты. Также короб изготавливают из декоративных плиток.

Особенности ввода коммуникаций в квартиру

трубы
Коммуникации в квартире.

Чтобы система водоснабжения в ванной и туалете работала без протечек и аварийных ситуаций, необходимо учесть следующие рекомендации:

  1. В новостройках на вводе трубопровода стоят специальные узлы. В старых домах следует вмонтировать запорные краны шарового типа. Это нужно, чтобы в случае ремонта иметь возможность перекрыть ток воды.
  2. После запорной арматуры устанавливают фильтр очистки. Он задерживает примеси в воде, что увеличивает срок службы приборов, потребляющих воду.
  3. Далее при необходимости монтируют приборы, измеряющие потребление жидкости.
  4. За ними устанавливают манометры, чтобы иметь возможность следить за напором воды. Манометры нужны в тех случаях, когда в квартире имеются проблемы с давлением жидкости в магистралях.

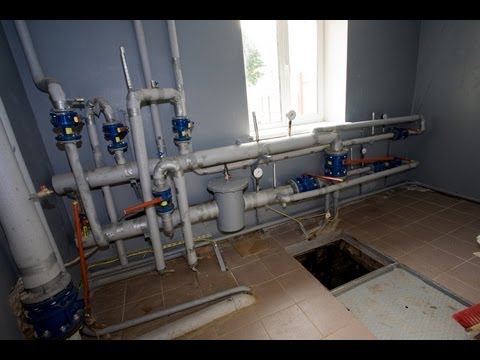

Система водоснабжения
Особенности ввода коммуникаций в квартиру.

Виды разводки труб в ванной комнате

Существуют 2 варианта разводки труб в квартире: более простая в монтаже последовательная разводка и более сложная коллекторная. Каждый из них имеет свои плюсы и минусы

Коллекторная

В этом случае все сантехнические приборы подключаются к стоякам холодной и теплой воды параллельно через устройства, которые называются коллекторами. То есть каждое устройство в доме имеет свою индивидуальную магистральную линию, через которую он сообщается со стояком.

https://youtu.be/17g4paGYXC8

Коллекторное устройство оснащается запорными кранами шарового типа. Каждый такой кран отвечает за водоснабжение одного прибора в помещении. В случае неполадки можно закрыть тот кран, который отвечает за сломанный прибор, а все остальные устройства будут работать, как положено. Как выглядит коллектор с кранами, можно посмотреть на фото ниже. Это устройство полностью умещается в специальный шкафчик.

Плюсы здесь очевидны:

  1. Все приборы получают одинаковое количество воды.
  2. Если одно устройство вышло из строя, не нужно полностью перекрывать водоснабжение. Достаточно просто на коллекторе закрыть кран на выходе магистрали, ведущей в поврежденное устройство.
  3. Количества мест стыковок не так много. Поэтому можно проводить скрытую укладку трубопроводов, т.к. течь может возникнуть у коллектора или же на входе в само устройство. Эти места легко доступны.
Коллекторная разводки труб
Виды разводки труб в ванной комнате.

Из минусов такого способа отмечают затратность — придется потратить большее количество материала. Вследствие сложности такой разводки, это дело лучше доверить профессиональному сантехнику.

Последовательная

Этот метод предполагает отвод трубопровода от стояка к первому потребителю воды, а от него через тройник к следующему и так далее до самого дальнего. Этот вариант больше подходит для квартир, где предусмотрено эксплуатация малого количества приборов.

Последовательная разводка выполняется легко и требует малого количества стройматериалов. Все работы можно выполнить своими руками. Существенным недостатком можно считать невозможность отключения одного из приборов от стояка в случае его поломки. Придется отключить всю систему водоснабжения, закрыв запорный кран. Еще один недостаток: при одновременном включении всех приборов, давление в системе ослабевает, и вследствие этого напора жидкости может не хватить для тех устройств, которые находятся дальше остальных от стояка.

Зачем разрабатывать схему разводки

Чтобы водопроводная система в ванной функционировала без перебоев, необходимо, прежде чем приступить к монтажу, разработать схему разводки. Это поможет избежать возможных ошибок, которые могли бы быть допущены в случае, если работы проводить без предварительного чертежа всей системы. Правильное проектирование будущей системы — залог ее бесперебойного функционирования.

схема
Схема разводки труб в ванной комнате.

В составлении схемы учитываются количество сантехнических приборов в помещении, их точное расположение и размеры, а также расстояние между устройствами. Все это нужно для того, чтобы правильно рассчитать количество требуемого материала и дополнительных элементов, протяженность трубопроводов и др., а значит, и затраты на весь процесс.

Водопроводная система
Схема разводки.

Схемы разводки санузла

Если туалет находится в одной комнате, а ванна — в другой, то при подготовке чертежа следует учесть нюансы, чтобы человек, пользующийся ванной, не лишил напора туалет в другой комнате. Если эти 2 потребителя находятся в одном общем помещении, то и здесь нужно учитывать некоторые детали.

Объединенный санузел

Объединенный (совмещенный) санузел — это вариант, когда ванна и унитаз находятся в одном помещении и подключены к общей канализационной трубе. В этом случае рекомендуется отдать предпочтение последовательному типу разводки, т.к. в помещении 2 прибора одновременно все равно не будут активироваться.

схема
Схема разводки труб в ванной комнате с санузлом.

Туалет

Система разводки инженерных коммуникаций в туалетной комнате предполагает врезку в стояк и подключение к канализации. Когда кто-нибудь из членов семьи использует туалет, может снижаться напор в душевой кабине. Однако этим моментом можно пренебречь ввиду малого потребления жидкости унитазом.

Ванная

Разводка сантехники в ванной зависит от того, есть ли другие приборы в этом же помещении. Если есть стиральная машина, то она может снизить напор воды для ванны. Чтобы избежать этого, ее подключают к стояку отдельно посредством коллектора. Это же касается и душа.
