Автоматический выключатель ставят не для того, чтобы «защитить холодильник» или «спасти компьютер», а прежде всего для защиты проводки от перегрузки и короткого замыкания. Если ток в линии становится выше допустимого, автомат отключает цепь и не дает кабелю перегреваться.
Поэтому вопрос, как выбрать автоматический выключатель, нельзя решать только по сумме мощности приборов. Сначала смотрят на сечение и материал провода, затем на характер нагрузки, а уже после этого подбирают номинал автомата и характеристику B или C. Ошибка в выборе может привести к частым отключениям, перегреву проводки или пожароопасной ситуации.
Что защищает автоматический выключатель
Главная задача автомата — защитить электрическую линию. Он реагирует на два типа проблем: длительную перегрузку и короткое замыкание. При перегрузке работает тепловой расцепитель, а при коротком замыкании — электромагнитный.
Распространенная ошибка — поставить автомат «помощнее», чтобы его не выбивало при включении чайника, обогревателя или стиральной машины. Но если номинал завышен, кабель может нагреваться, а автомат не отключит линию вовремя. Поэтому автоматический выключатель выбирают под проводку, а не под желание подключить больше приборов к одной розетке.
Номинал автоматов: что означает ток в амперах
Номинал автоматов показывает, какой ток линия может пропускать длительное время без отключения. В быту чаще всего встречаются автоматы на 6А, 10А, 16А, 20А, 25А, 32А и 40А. Эти значения указывают не мощность прибора, а допустимую токовую нагрузку линии.
Номинал автомата должен соответствовать кабелю. Например, для медного провода 1,5 мм² обычно используют автомат на 10А для освещения. Для медного кабеля 2,5 мм² чаще ставят 16А на розеточную группу. Но точное решение зависит от способа прокладки, материала жил, состояния проводки и условий нагрева.
| Линия | Типичное сечение медного кабеля | Частый номинал автомата | Комментарий |
|---|---|---|---|
| Освещение | 1,5 мм² | 6А или 10А | Для большинства квартир достаточно 10А, а иногда и 6А |
| Розетки комнаты | 2,5 мм² | 16А | Стандартное решение для обычной розеточной группы |
| Кухонные розетки | 2,5 мм² | 16А или отдельные линии | Лучше делить чайник, микроволновку, посудомойку и другие мощные приборы |
| Бойлер | 2,5 мм² | 16А | Желательна отдельная линия и УЗО или дифавтомат |
| Варочная панель | 4–6 мм² | 25А, 32А или выше по расчету | Нужна отдельная линия по мощности прибора |

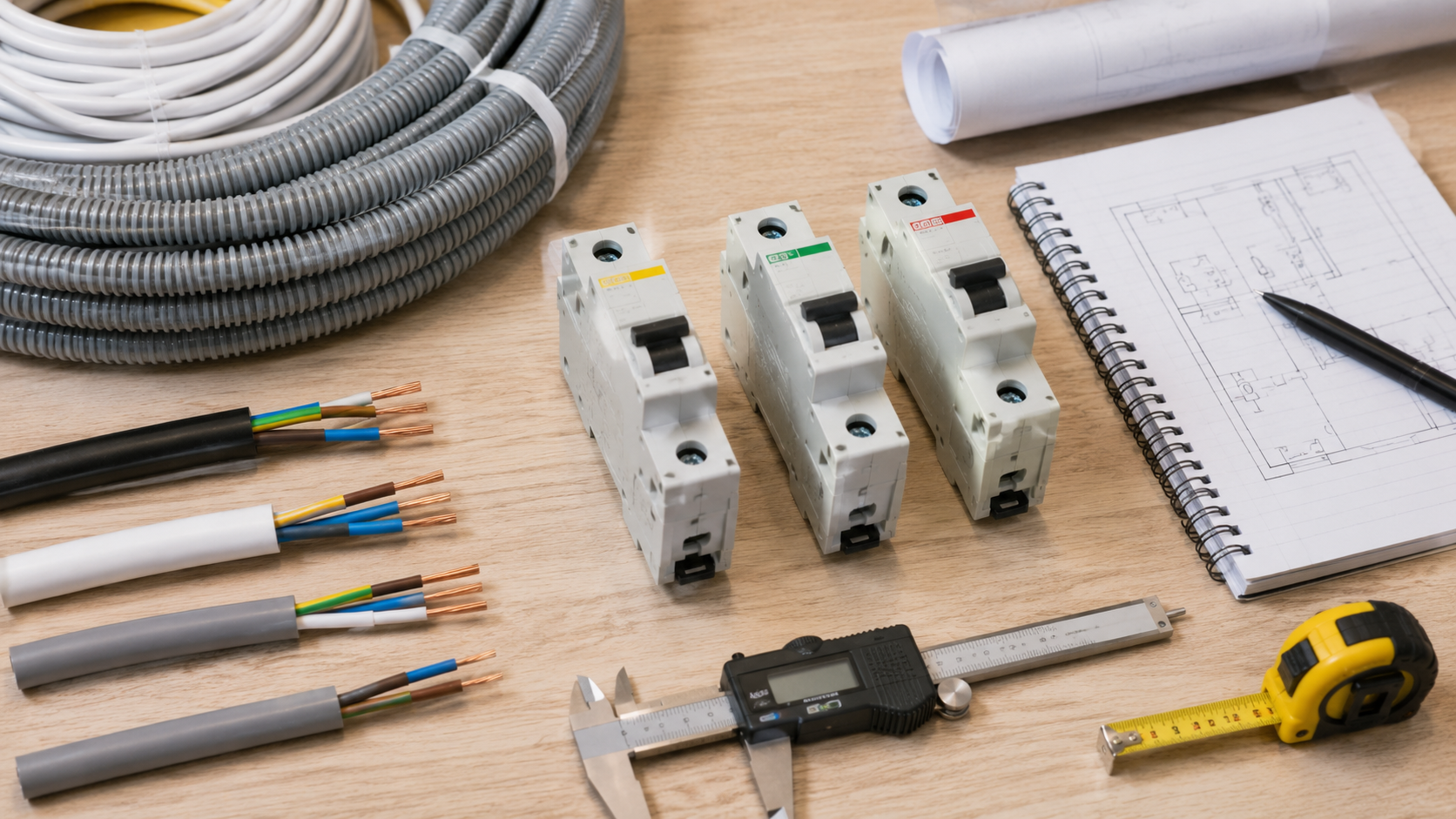

Как подобрать автомат по мощности
Чтобы понять, как подобрать автомат по мощности, нужно перевести мощность нагрузки в ток. Для однофазной бытовой сети используют упрощенную формулу: ток равен мощности, деленной на напряжение. В квартире обычно считают по напряжению 220–230 В.
Например, если на линии одновременно работают приборы общей мощностью 2200 Вт, ток будет около 10 А. Если суммарная мощность 3500 Вт, ток будет около 16 А. Но это только первый этап расчета. После этого обязательно проверяют, выдержит ли такой ток кабель, розетка и способ прокладки.
Правильная логика такая:
- Определить, какие приборы будут подключены к линии.
- Посчитать суммарную мощность тех приборов, которые могут работать одновременно.
- Перевести мощность в ток по формуле I = P / U.
- Подобрать ближайший стандартный номинал автомата.
- Проверить, не превышает ли этот номинал допустимый ток кабеля.
- Учесть тип нагрузки: освещение, розетки, двигатель, компрессор, нагреватель.
- Выбрать характеристику B или C.
Если расчет по мощности показывает, что нужен более высокий номинал, но проводка его не выдерживает, нельзя просто ставить автомат мощнее. Нужно менять линию, разделять нагрузку или прокладывать отдельный кабель.
На сколько ампер ставить автомат в квартире
На сколько ампер ставить автомат в квартире, зависит от конкретной линии. Для света, розеток, кухни, бойлера и вводного автомата значения будут разными. Нельзя поставить один одинаковый номинал на все линии только потому, что так проще.
В типовой современной квартире часто используют такую схему: на освещение — 6А или 10А, на обычные розетки — 16А, на отдельные мощные приборы — отдельные автоматы по расчету, на ввод — номинал в соответствии с выделенной мощностью и проектом. Но это не универсальное правило: старая алюминиевая проводка, плохие соединения и неизвестное сечение кабеля требуют более осторожного подхода.
16 ампер сколько ватт
Запрос «16 ампер сколько ватт» обычно нужен, чтобы быстро понять допустимую нагрузку. В сети 220 В автомат на 16А соответствует примерно 3520 Вт, то есть около 3,5 кВт. В сети 230 В это примерно 3680 Вт.
Но нагружать линию на максимум постоянно не стоит. Для длительной работы лучше оставлять запас. Кроме того, автомат на 16А допустим только там, где кабель, розетка и соединения рассчитаны на такой ток. Обычная бытовая розетка чаще всего тоже рассчитана на 16А, поэтому мощные устройства лучше подключать отдельной линией.
25 ампер сколько киловатт
Запрос «25 ампер сколько киловатт» считают так же: при 220 В это около 5,5 кВт, при 230 В — около 5,75 кВт. Но автомат на 25А нельзя ставить на обычную розеточную линию с кабелем 2,5 мм² без проверки условий прокладки и допустимого тока.
Автомат 25А обычно применяют не для стандартных комнатных розеток, а для отдельных более мощных линий, если кабель и оборудование рассчитаны на такую нагрузку. Например, для части варочных панелей, духовых шкафов или другого оборудования может потребоваться отдельный расчет и кабель большего сечения.
Какой автомат ставить на розетки
Какой автомат ставить на розетки — один из самых частых вопросов при ремонте квартиры. Для обычной розеточной группы при медном кабеле 2,5 мм² стандартным решением часто становится автомат на 16А с характеристикой C. Такой вариант подходит для комнатных розеток, где подключают телевизор, компьютер, зарядки, пылесос, иногда обогреватель или утюг.
Для кухни лучше не вешать все розетки на одну линию. Электрочайник, микроволновка, посудомоечная машина, кофемашина и холодильник могут создать большую суммарную нагрузку. Практичнее разделить кухню на несколько групп: отдельно рабочая зона, отдельно посудомойка, отдельно духовка или варочная панель, если они электрические.
Если проводка старая алюминиевая, автомат на 16А может быть рискованным. В такой ситуации нужно знать сечение и состояние кабеля. Иногда безопаснее ставить меньший номинал и ограничивать нагрузку, пока проводка не заменена.
Автомат на свет
Автомат на свет обычно выбирают ниже, чем на розетки. Для линии освещения часто достаточно 6А или 10А. Современные светодиодные лампы потребляют мало, поэтому перегружать линию освещения высоким номиналом нет смысла.
Если освещение выполнено медным проводом 1,5 мм², автомат на 10А обычно является безопасным и понятным решением. Автомат на 16А на свет ставить не стоит без необходимости: он может оказаться завышенным для тонкой линии, особенно если проводка старая или проложена в сложных условиях.

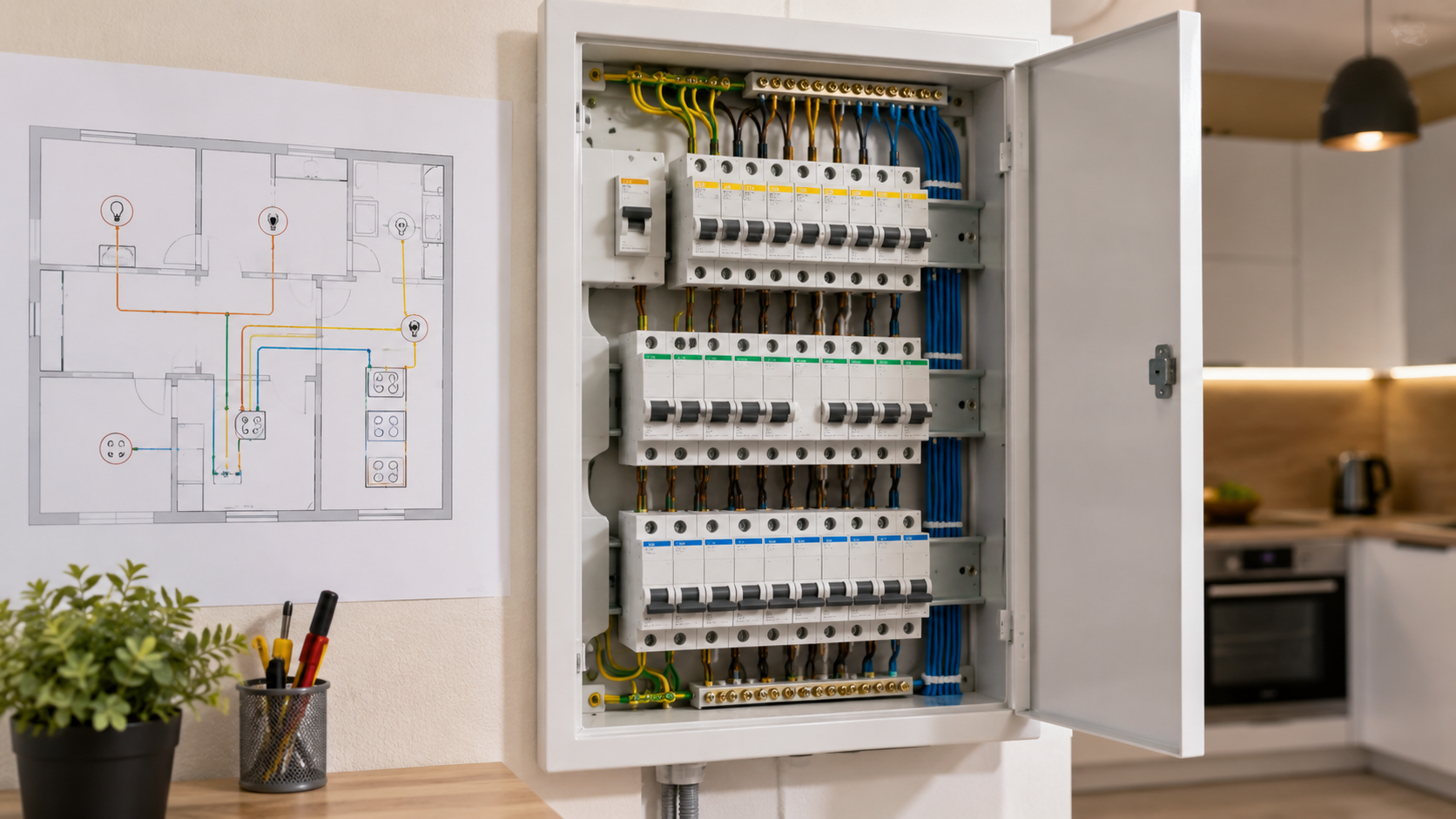

Автомат на розетку и свет: почему линии лучше разделять
Автомат на розетку и свет лучше делать раздельным. Если все объединить на одну линию, при перегрузке розеток может отключиться и освещение. Это неудобно и небезопасно: искать проблему в темной квартире сложнее.
Разделение линий дает несколько преимуществ: проще подобрать номинал автомата, легче искать неисправность, меньше риск перегрузки и удобнее обслуживать щит. Для света достаточно меньшего номинала, а розетки требуют отдельного расчета по нагрузке.
Вводной автомат в квартиру
Вводной автомат в квартиру защищает вводную линию и ограничивает общую мощность, которую можно взять из сети. Его номинал должен соответствовать выделенной мощности, вводному кабелю, проекту и требованиям энергоснабжающей организации.
Например, если вводной автомат слишком мал, он будет отключаться раньше групповых автоматов даже при нормальной работе отдельных линий. Если он слишком велик для вводного кабеля, это уже вопрос безопасности. Поэтому вводной автомат нельзя выбирать только по желанию «чтобы хватало на все приборы».
Важно также учитывать селективность. В идеале при проблеме на розеточной группе должен отключиться ее групповой автомат, а не весь ввод. На практике в бытовых щитах добиться полной селективности не всегда просто, но логика подбора должна быть такой: вводной автомат не заменяет правильное деление квартиры на линии.
Автомат B или C для квартиры
Автомат B или C для квартиры выбирают по характеру нагрузки и условиям сети. Буква B или C — это времятоковая характеристика, то есть реакция автомата на кратковременное превышение тока. Номинал может быть одинаковым, например 16А, но автомат B16 и C16 будут по-разному реагировать на пусковые токи.
Характеристика B срабатывает быстрее при кратковременном большом токе. Ее часто рассматривают для освещения и линий без заметных пусковых нагрузок. Характеристика C более устойчива к кратковременным пусковым токам, поэтому ее часто ставят на розетки, холодильник, стиральную машину, кондиционер, насос и другие бытовые нагрузки.
| Характеристика | Где чаще применяют | Когда может быть проблема |
|---|---|---|
| B | Освещение, простые линии без больших пусковых токов | Может ложно отключаться при запуске двигателя, компрессора или мощного блока питания |
| C | Розетки, бытовая техника, смешанная нагрузка, кондиционер, бойлер | При слабой сети и длинной линии нужно проверить ток короткого замыкания |
| D | Мощные двигатели и трансформаторы | Для обычной квартиры чаще всего не нужен и может быть слишком грубым решением |
Для большинства современных квартир на розеточные группы ставят C, а на освещение могут ставить B или C. Но если сеть старая, линия длинная или есть сомнения по току короткого замыкания, лучше не выбирать характеристику вслепую.
Автомат на бойлер, кондиционер и мощные приборы
Мощные и ответственные приборы лучше подключать отдельными линиями. Это снижает риск перегрузки общей розеточной группы и облегчает обслуживание. Особенно это касается бойлера, кондиционера, стиральной машины, духовки, варочной панели и теплого пола.
- Бойлер. Для накопительного водонагревателя 1,5–2,5 кВт часто делают отдельную линию 2,5 мм² с автоматом 16А и УЗО или дифавтоматом.
- Кондиционер. Из-за пускового тока компрессора обычно выбирают характеристику C. Номинал зависит от мощности и инструкции производителя.
- Стиральная машина. Желательна отдельная линия с защитой от утечки тока, особенно во влажных помещениях.
- Духовка и варочная панель. Требуют отдельного кабеля и автомата по мощности. Обычная розетка 16А для мощной варочной панели не подходит.
Если прибор подключается через вилку, нужно учитывать не только автомат и кабель, но и номинал розетки. Большинство бытовых розеток рассчитаны на 16А, и подключение нагрузки выше этого значения может привести к нагреву контактов.
Примеры выбора автомата по нагрузке
Ниже — ориентировочные примеры для бытовых ситуаций. Они не заменяют проект и проверку проводки, но помогают понять принцип выбора.
| Сценарий | Пример нагрузки | Частое решение | Главное условие |
|---|---|---|---|
| Свет в комнате | LED-лампы до 300–500 Вт суммарно | 6А или 10А | Кабель должен соответствовать автомату |
| Розетки комнаты | Компьютер, телевизор, зарядки, пылесос | 16А, характеристика C | Медный кабель 2,5 мм² и исправные соединения |
| Кухонная рабочая зона | Чайник, микроволновка, мелкая техника | Лучше 2 отдельные линии по 16А | Не объединять всю кухню в одну перегруженную группу |
| Бойлер 2 кВт | Около 9А рабочего тока | Отдельная линия 16А | УЗО или дифавтомат желательно |
| Духовка 3,5 кВт | Около 16А | Отдельная линия по инструкции | Проверить кабель, розетку и способ подключения |
| Варочная панель 5–7 кВт | Более 20А | Отдельный кабель 4–6 мм² и автомат по расчету | Обычная розетка 16А не подходит |

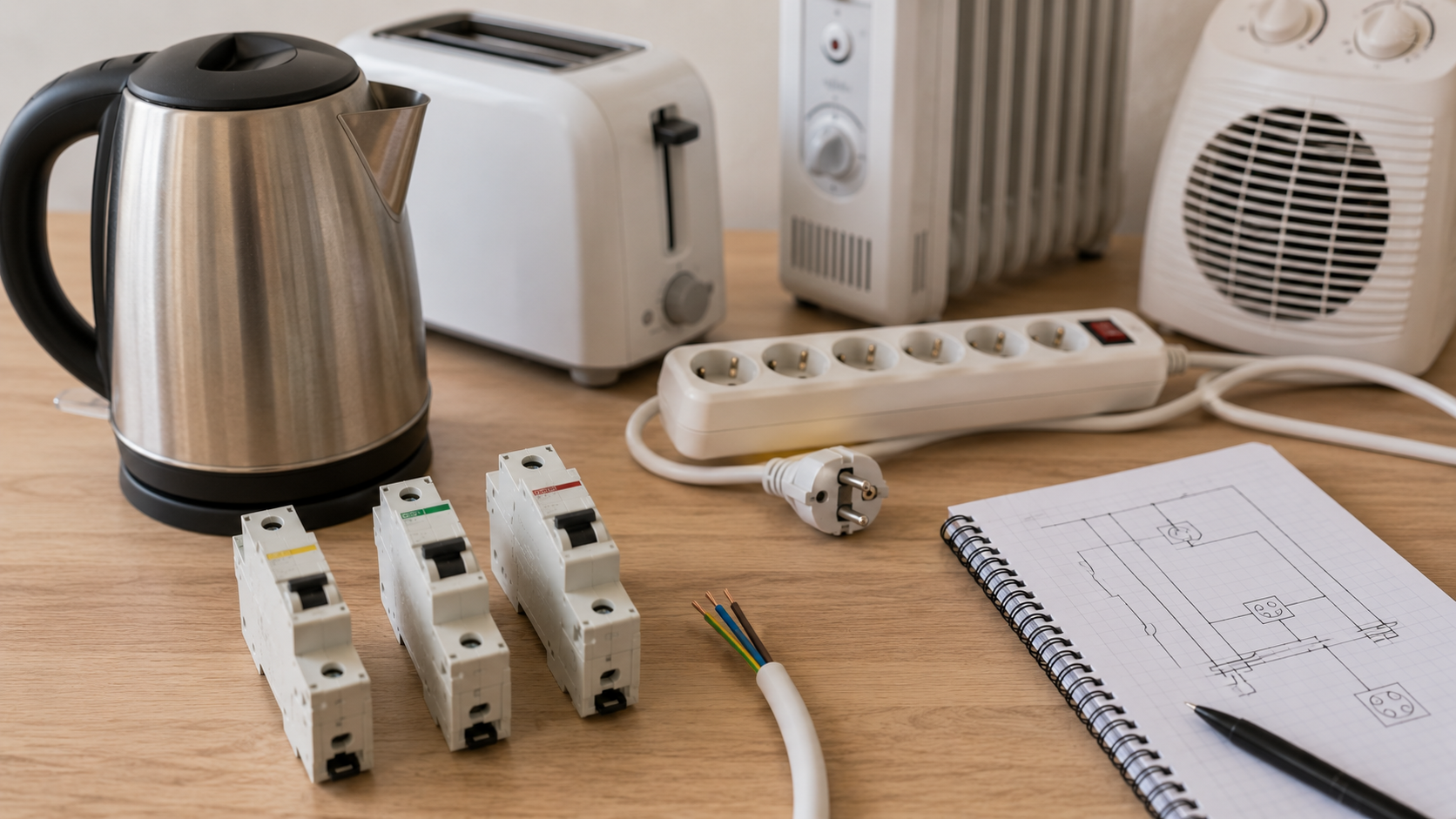

Типовые ошибки выбора автоматического выключателя
Типовые ошибки выбора автомата часто связаны с попыткой решить отключения простым повышением номинала. Это самый опасный подход: автомат перестает защищать линию, а проводка остается прежней.
- Ставят автомат 25А на провод 1,5 мм² или слабую старую линию.
- Меняют 16А на 25А, потому что «выбивает чайник и микроволновку».
- Не проверяют сечение и материал кабеля.
- Ставят один автомат на все розетки квартиры.
- Объединяют свет и розетки без необходимости.
- Подключают варочную панель или духовку через обычную розетку 16А.
- Ставят характеристику B на линию с компрессором и получают ложные отключения.
- Используют характеристику D в квартире без расчета.
- Не учитывают вводной автомат в квартиру и выделенную мощность.
- Не ставят УЗО или дифавтомат там, где есть влажные зоны и повышенный риск утечки.
- Ориентируются только на мощность прибора, игнорируя проводку и соединения.
- Не оставляют запас для длительной нагрузки.
Дополнительно можно посмотреть материалы в разделах Электрика, Светильники и Сантехника: они помогают связать выбор защиты с общей схемой ремонта, освещением и безопасностью влажных зон.
Итоги
Чтобы выбрать автоматический выключатель правильно, нужно идти не от желания подключить больше приборов, а от возможностей линии. Сначала проверяют кабель, материал и сечение провода, затем считают мощность нагрузки, переводят ее в ток и подбирают номинал автомата.
Для света в квартире обычно используют 6А или 10А, для розеток — часто 16А при медном кабеле 2,5 мм², для мощной техники — отдельные линии. Вводной автомат в квартиру подбирают по выделенной мощности и вводному кабелю, а не по сумме бытовых желаний.
Если нужно быстро запомнить главное: автомат защищает проводку, а не приборы. Номинал автомата нельзя завышать ради удобства. Характеристика C чаще подходит для розеток и бытовой техники, B — для простых линий освещения. Если вы не знаете сечение провода или состояние проводки, лучше пригласить электрика и не подбирать защиту наугад.
