как подключить стиральную машину к водопроводу в ванной

Подключение стиральной машины к водопроводной системе

Оборудование для автоматической стирки одежды делает повседневную жизнь удобнее, но надежность работы изделия зависит от корректности коммутации к трубам водоснабжения и электрической сети. Перед тем, как подключить стиральную машину к водопроводу в ванной комнате, необходимо подготовить магистрали для подачи воды и слива загрязненной жидкости в канализацию.

Подключение стиральной машины

Где установить машинку

При выборе места установки машинки необходимо учитывать факторы:

  • под оборудованием должен быть твердый пол без коврового покрытия;
  • изделие не должно подвергаться воздействию солнечных лучей;
  • температура в помещении должна быть выше 0°С;
  • вокруг корпуса должны оставаться зазоры для вентиляции и удаления паров влаги;
  • на трубопроводах водоснабжения следует предусмотреть краны для ограничения подачи воды.

При монтаже машинки-автомата необходимо учесть расположение розетки питания. Поскольку оборудование потребляет мощность до 2-2,2 кВт, то не рекомендуется использовать удлинители. Напольное покрытие должно быть ровным, но в конструкции оборудования предусмотрены регулируемые опоры.

При установке учитывается способ загрузки белья, поскольку стены и сантехника могут препятствовать открыванию крышки.

Оборудование размещается в санузлах, кухнях или коридорах квартир, расположенных рядом с магистралями водопровода и канализационным стоком.

Стиральная машина в ванной

Инструменты для работы

Чтобы самостоятельно подсоединить машинку к металлическим трубам потребуется набор инструмента для резки магистралей и установки вентилей. Резьбовые соединения уплотняются льняной паклей или специальной герметизирующей лентой. Если в помещении используется пластиковый трубопровод, то необходимо оборудование для пайки полипропиленовых труб.

Дополнительно потребуются фитинги, вентили, переходные и угловые втулки, гибкие шланги с резьбовыми муфтами (перечень компонентов зависит от удаленности стиральной машинки от точки коммутации).

Рекомендуется приобретать качественные комплектующие, при установке изделий с низкой стоимостью существует риск разрушения деталей в процессе установки или эксплуатации.

Инструменты для работы

Способы подключения к водопроводу

Для подсоединения к магистрали холодного водоснабжения используется заливной рукав, имеющий длину 1200 или 1500 мм (стандартные размеры). Трубопровод оборудован пластиковой муфтой с углом установки каналов 90°, которая крепится к задней стенке машинки. Для фиксации используется гайка с упорами для пальцев.

Противоположный конец выводится в канализационный сток, в набор входит пластиковый направляющий кронштейн для удержания магистрали на раковине или стене.

Существуют следующие способы подключения к водопроводной системе:

  • врезкой в магистраль;
  • путем установки обжимной муфты;
  • при помощи тройника.

Врезка в трубу напрямую

Врезка в металлическую трубу предусматривает удаление фрагмента магистрали (после отключения подачи воды). Затем при помощи плашки на внешней части трубопровода нарезается резьба, позволяющая установить тройник. В третий канал вкручивается вентиль или устанавливается дополнительный отвод, идущий к месту установки стиральной машины. Затем к отводке или вентилю крепится гибкий рукав, подающий воду. После восстановления подачи воды проводится проверка стыков, при обнаружении капель воды необходимо герметизировать соединения.

Врезка в стальную трубу

Использование обжимной муфты

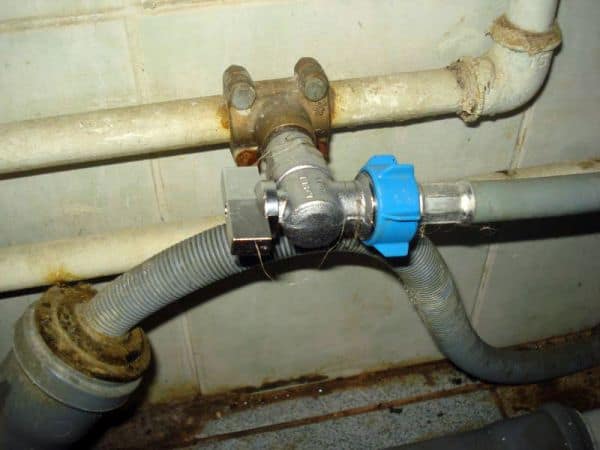

Обжимная муфта используется при подключении к металлическим водопроводным трубам. Изделие представляет собой металлический толстостенный кожух, состоящий из 2 половин, которые стягиваются 4 болтами. В 1 из половин предусмотрено резьбовое отверстие, предназначенное для установки крана. Герметичность стыка между трубой и муфтой обеспечивается кольцевой уплотнительной прокладкой из резины. Процедура установки муфты показана в видео, снятых монтажными бригадами или изготовителями оборудования.

Краткая последовательность действий при установке обжимной муфты:

  1. Разметить водопроводную трубу, а затем перекрыть подачу воды при помощи штатного вентиля в квартире или подвале дома.
  2. Просверлить отверстие сверлом по металлу, имеющим диаметр в 2 раза меньше диаметра трубопровода.
  3. Удалить стружку и заусенцы, а затем надеть на трубу уплотнитель.
  4. Установить на место половины муфты, совместить отверстия и затянуть болты с моментом, рекомендованным изготовителем.
  5. Завернуть в резьбовую втулку шаровой распределительный кран (с внешней соединительной муфтой размером 3/4 дюйма), который должен быть в закрытом состоянии.
  6. Включить подачу воды и убедиться в отсутствии течи жидкости из-под муфты. Поскольку при сверлении в полость трубы попадает стружка, то необходимо очистить фильтры (при наличии) от загрязнений.

Подключение при помощи фитинга

Если в помещении использованы металлопластиковые или пластиковые трубы, то используется металлический или пластиковый фитинг. Изделие устанавливается в магистраль, из которой предварительно вырезан фрагмент. Фитинг крепится к концам труб при помощи муфт (компрессионный фитинг) или пайки специальным прибором, в дополнительном канале устанавливается вентиль с шаровой запорной частью.

Затем производится проверка герметичности конструкции, после чего устанавливается гибкая подводка, подающая воду к стиральной машине.

Нужно поставить металлический тройник с краном в магистраль подачи воды к смесителю. Распределительный элемент накручивается на оголовок водопроводной трубы, а затем подключаются рукава от смесителя и стиральной машины. Места соединения элементов герметизируются резиновыми шайбами и паклей, которая наматывается на резьбу.

Использование фитингов для подключения

Вывод слива в канализацию

Владелец может организовать временный слив грязной воды, при котором гибкий рукав направляется в ванну или унитаз во время стирки. После отключения машинки рукав скатывается в бухту или отсоединяется от корпуса. Также можно подключить к канализации стационарный слив, который требует установки специального переходного элемента для сифона с дополнительным окном. Изделие монтируется между корпусом сифона и переливной трубкой, изготовленной из эластичного пластика.

Применять стандартный сифон с доработкой конструкции не рекомендуется, поскольку в трубопроводе будет скапливаться загрязненная жидкость, что приводит к появлению неприятного запаха в помещении. Другим минусом стандартного сифона является риск попадания сточной воды из раковины в рукав и во внутренние полости машинки (например, в случае засора трубопровода).

Для исключения обратного перелива грязной воды рекомендуется проводить выпускной рукав на высоте около 500 мм от поверхности пола. Производители машинок располагают сливное отверстие на указанном расстоянии от поверхности пола, что позволяет сливать воду в канализационные каналы, расположенные на уровне пола. На задней стенке имеется кронштейн, который обеспечивает удержание рукава на заданной высоте.

Подключение слива стиральной машины к канализации

Куда еще можно организовать слив

Допускается организовать слив без использования сифона, методика используется при диаметре сточной трубы 50 или 100 мм. В концевую часть пластикового канализационного трубопровода устанавливаются переходная втулка или тройник, в которых расположен сливной рукав. Переходные элементы оборудованы резиновыми уплотнительными кольцами, обеспечивающими герметичность сливной магистрали.

При обустройстве сливной магистрали следует учитывать длину рукава, поскольку увеличенная нагрузка на помпу приводит к перегреву и поломке электрического двигателя.

Некоторые производители оборудования устанавливают в конструкции слива обратный клапан, препятствующий подаче грязной воды из канализации в бак машинки. В этом случае нет ограничений по высоте установки гибкого рукава, информация об особенностях конструкции машинки указывается в инструкции по эксплуатации.

Подключение к электросети и тест работоспособности

При выборе места подключения к электрической сети следует учитывать правила безопасности. Поскольку мощность оборудования составляет до 2,5 кВт, то розетка оснащается индивидуальным предохранителем. Необходимо предусмотреть коммутацию кабеля заземления, что повышает безопасность эксплуатации оборудования.

Для цепей питания необходимо использовать медный 3-жильный провод сечением не менее 2,5 мм². применение алюминиевой проводки нежелательно, поскольку кабели не рассчитаны на коммутацию приборов с высокой мощностью.

Если планируется размещать точку подключения в помещении с повышенной влажностью, то устанавливается розетка стандарта IP65 с крышкой. В цепи питания предусматривается блок УЗО, рассчитанный на ток утечки 10 мА. Номинал устройства УЗО превышает аналогичный параметр автоматического предохранителя. Например, для оборудования мощностью 3,5 кВт применяется автомат номиналом 16 А и блок УЗО, рассчитанный на ток 32 А.

Подключение стиральной машины к сети

Тестирование машинки производится путем включения цикла стирки без загрузки бака бельем. В процессе работы проверяется скорость заполнения емкости водой и время слива жидкости, оценивается скорость прогрева воды. Если при работе оборудования слышны посторонние звуки, то тестирование прекращается до момента устранения неисправностей. Работающая машинка не должна качаться или подпрыгивать, для регулировки положения используются винтовые опоры (проверка горизонтального положения производится строительным уровнем).
