Окт 16, 2019
Заземление ванны в квартире

Зачем нужно заземление сантехники в квартире

Заземление ванны в квартире — комплекс устройств, обеспечивающих оптимальные условия работы электрических приборов в ванной комнате. Эта система защищает человека от поражения электротоком. При заземлении важно учитывать конструктивные особенности ванны и соблюдать технику безопасности.

Заземление ванны

Для чего необходимо заземление

Заземление выполняет следующие задачи:

  1. Повышение безопасности во время использования электротехнических приспособлений: водонагревателей, стиральных машин, полотенцесушителей, триммеров и фенов.
  2. Укрепления корпуса ванной, что снижает вероятность поражения электрическим током при поломке электропроводки или коротком замыкании.
  3. Отвод токов при соприкосновении электротехнических устройств с водой или влажными поверхностями.

В старых панельных домах заземляющие механизмы присутствовали в ванных комнатах по умолчанию, потому что водопроводные трубы выполнялись из металлических материалов и уходили под землю. В новостройках данные конструкции изготавливаются из пластиковых полимеров и отсоединены от единого трубопровода, поэтому в них нет заземления.

Владельцам современных квартир необходимо самостоятельно заземлять ванную комнату. В противном случае это помещение будет являться зоной повышенной опасности для жизни и здоровья человека.

Особенности процедуры

Выделяют 2 основных вида заземления ванны:

  1. Естественное: защитой от воздействия электрического тока являются металлические или железобетонные трубы, расположенные глубоко под землей. Этот способ заземления применяется, если электропроводящие коммуникации находятся близко к трубопроводным механизмам.
  2. Искусственное: защита производится при помощи вертикальных и горизонтальных электродов, представленными стальными прутками. Их длина составляет 2 — 3 м. Горизонтальные и вертикальные электроды погружаются в землю и соединяются между собой при помощи сварки. В результате образуется контур заземления — проводник, представляющий собой замкнутую петлю. Он отводит ток при поломке электрических устройств.

Ванная

В крупных помещениях несколько заземляющих приспособлений соединяются в единую систему при помощи отдельных проводников, что улучшает степень защиты ванной комнаты.

Для самостоятельной установки заземления необходимо следовать следующему алгоритму:

  1. Выбор материалов и инструментов в соответствии с размерными характеристиками и типом ванны.
  2. Настройка оборудования и подготовка помещения к электротехническим работам.
  3. Прокладка шины заземления для квартиры.
  4. Соединение заземляющих устройств, сварка проводников и подключение необходимых кабелей.
Во время этого процесса важно соблюдать правила технической безопасности. Заземляющие устройства соединяются только при помощи исправного оборудования и в строгой последовательности. После завершения электротехнических и монтажных работ рекомендуется проверить напряжение в цепи при отсутствии питания.

Необходимые инструменты

Перед тем, как заземлить ванну в квартире, нужно приобрести следующие приспособления:

  1. Заземляющие провода: основные соединяющие элементы, выполненные из меди. Они окрашены в зелено-желтые цвета и продаются в специальных строительных магазинах.
  2. УЗО: защитное устройство, предназначенное для включения и отключения тока при нормальных условиях работы электрических приборов. Оно устанавливается за пределами ванной комнаты, в сухих помещениях. Рекомендуется приобретать мощные УЗО, что позволит регулировать подачу заряженных частиц с силой более 16 А.
  3. Коробка выравнивания потенциалов: прибор для подключения веток заземляющих проводов. Она состоит из пластикового корпуса, куда помещается шина — основной компонент системы заземления. Коробка выравнивания потенциалов устанавливается на полых или сплошных стенах, в месте прохода стояков.
  4. Клеммы: зажимы, винты, гайки и иные крепежные устройства, предназначенные для связи электрических проводов с медными пластинами.
  5. Хомуты для труб: приспособления для закрепления основных механизмов трубопровода. Они позволяют ликвидировать протечки, возникшие в результате механических повреждений. Хомуты изготавливаются из металлических материалов и оснащаются резиновыми уплотнителями.

Заземляющие провода

В современных многоквартирных домах присутствует множество приборов с повышенным энергопотреблением. Поэтому рекомендуется приобретать мощные заземляющие устройства. В противном случае может возникнуть короткое замыкание, что приведет к поломке системы заземления.

Для установки заземляющих приспособлений используются следующие инструменты:

  1. Гаечный ключ: применяется для закручивания винтов и болтов в процессе подключения проводов заземления к медным пластинам.
  2. Отвертка: необходима для электротехнических работ. При установке заземляющего оборудования рекомендуется использовать индикаторную отвертку. Этот инструмент оснащен небольшим датчиком со светодиодом. Индикатор загорается во время прикосновения отвертки к элементам, находящимся под напряжением.
  3. Дрель: предназначена для проделывания отверстий, необходимых для проведения кабеля. Важно, чтобы на инструменте были установлены сверла по металлу. Иначе отверстие получится неровным.
  4. Мультиметр (тестер): используется для измерения уровня напряжения в электрической цепи. Этот инструмент позволяет определить правильность работы заземления. Покупка тестера необязательна, если в розетке присутствует дополнительные заземляющие устройства.

Во время подготовки к электротехническим и монтажным работам важно оборудовать инструменты рукоятками из диэлектрических материалов. Они не проводят электричество и защищают человека от поражения током.

Как выполняется заземление

Процедура установки системы заземления зависит от разновидности ванны, ее формы и размеров. При отсутствии опыта работы со сварочными материалами и электрическими предметами рекомендуется воспользоваться услугами специалистов.

Старые модели

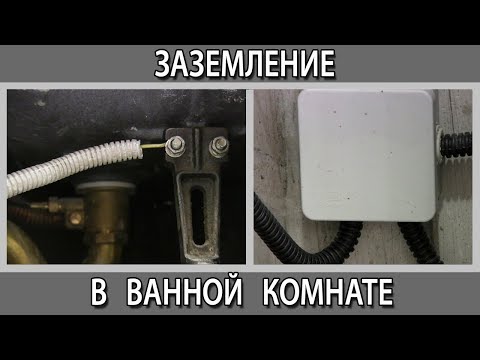

Старые ванны, произведенные в 80-х или 90-х гг. прошлого столетия, изготовлены из чугуна или железных сплавов. Для их заземления необходимо приобрести заземляющую перемычку, предназначенную для подсоединения электрического кабеля. Для ее установления нужно просверлить отверстие в одной из ее ножек. Этот прибор закрепляется при помощи болтов, гаек, шайб, винтов и иных крепежных деталей.

Старые ванны

К установленной перемычке присоединяется провод с заземляющей шиной. По этому принципу подключаются все электрические приборы, находящиеся в ванной комнате. Если в помещении присутствуют водонагреватели и бойлеры, то они подсоединяются к кабелю отдельно.

Акриловые ванны

Акриловые ванны приобрели широкую популярность среди рядовых покупателей, благодаря небольшому весу и высокой устойчивости конструкции. Акрил — синтетическое полотно, не позволяющее проводить электрический ток. По этой причине многие люди не знают, надо ли заземлять акриловую ванну. Акрил обладает свойствами диэлектриков. Но он способен накапливать мощный статический заряд, способный мгновенно поразить кожу человека. Также заземление акриловых ванн обязательно, если они расположены на металлических рамах, являющихся проводником электричества.

Ванны, изготовленные с применением акрила, могут оснащаться кирпичными каркасами. Они являются диэлектриками, но могут проводить малые заряды электричества. Для их заземления необходимо также прикрепить заземляющие перемычки, предварительно просверлив отверстие в корпусе ванны.

Современные чугун и сталь

Современные ванны изготавливаются из чугуна и стали. Их главным отличием от старых моделей является наличие лепестка — специального приспособления для подключения заземляющих проводов. К нему можно подключить металлические кабели, соединенные с распределителем.

Существуют отдельные условия заземления для чугунных и стальных джакузи. Они оборудованы гидромассажными устройствами, работающими от электросети с напряжением 220 В. Для джакузи устанавливаются отдельные розетки с предохранителями, защищающими от потоков воды. Они продаются в строительных или хозяйственных магазинах. За пределами комнаты необходимо расположить УЗО и автоматы на 16 А. Электрокабель, подключаемый к гидромассажной ванне, помещается в гофрированную трубку.

Запрещается заземлять джакузи через водопроводные приспособления. В противном случае гидромассажная ванна может сломаться по причине короткого замыкания. Устройством нельзя пользоваться, если во время установки системы заземления электрические приборы вышли из строя. Чтобы избежать поломки, необходимо приобрести стабилизатор, регулирующий значение напряжения в электросети.

Душевая кабина

При заземлении душевых кабин в ванной комнате нужно установить евророзетки и подсоединить их к домашнему электрическому щитку. К ней подключается провод с сечением 16 кв.мм, изготовленный из алюминия. Он соединяется с заземлением душевой кабины. В помещении также устанавливаются устройства защитного подключения и автоматы на 30 мА. Важно правильно найти отверстие для подсоединения заземляющих устройств. На душевой кабине оно обозначается специальным символом, представленным на фото ниже.

Чтобы обеспечить максимальную безопасность приборов и объектов, находящихся рядом с душевой кабиной, необходимо установить систему заземления на канализационных и водопроводных трубах. Эта процедура выполняется на заземляющий контур, подключенный общему электрощиту. Важно, чтобы каждый прибор был подсоединен к единой шине заземления при помощи цельных кабелей, изготовленных из металлических материалов.
